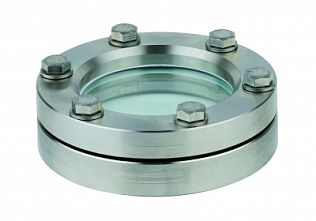

Смотровые окна для вакуумных емкостей

Смотровые окна для вакуумных и илососных машин позволяют визуально контролировать уровень заполнения цистерны, состояние перевозимой среды и работу внутренних механизмов. Отсутствие или неисправность смотровых окон может привести к переполнению цистерны, повреждению оборудования и созданию аварийных ситуаций.

Устройство

• Корпус — основа окна, которая обеспечивает его крепление к цистерне. Материал корпуса должен быть прочным, устойчивым к воздействию перевозимой среды (химически агрессивные вещества, абразивные частицы) и температурным перепадам. Обычно используются сталь, нержавеющая сталь или специальные полимеры.
• Прозрачный элемент — непосредственно та часть окна, через которую осуществляется наблюдение. В качестве прозрачного элемента может использоваться закаленное стекло, плексиглас (оргстекло) или другие прозрачные ударопрочные материалы. Выбор материала зависит от рабочих условий и характеристик перевозимой среды. Например, для работы с агрессивными веществами применяются специальные химически стойкие стекла. Для повышения безопасности и прочности прозрачный элемент может быть многослойным или иметь защитную пленку.
• Уплотнитель обеспечивает герметичность соединения между корпусом окна и прозрачным элементом, а также между корпусом окна и цистерной. Уплотнительные элементы предотвращают утечки перевозимого вещества и попадание внутрь цистерны посторонних предметов. Материалы уплотнителей должны быть устойчивы к воздействию рабочей среды и сохранять свои свойства в широком диапазоне температур. Обычно используются резиновые или силиконовые уплотнители.
• Крепежные элементы (болты, гайки, шайбы и другие элементы крепления) обеспечивают надежную фиксацию смотрового окна на цистерне. Материалы крепежа должны быть устойчивы к коррозии и выдерживать механические нагрузки.

Назначение

• Контроль уровня заполнения. Визуальный контроль уровня заполнения цистерны позволяет предотвратить ее переполнение, что может привести к повреждению оборудования и утечкам.
• Мониторинг состояния перевозимой среды. Смотровое окно позволяет оценить консистенцию, цвет и другие характеристики перевозимой среды, что важно для контроля технологического процесса. Например, оператор может заметить образование пены, комков или других нежелательных явлений.
• Контроль работы внутренних механизмов. В некоторых случаях смотровые окна устанавливаются таким образом, чтобы можно было наблюдать за работой внутренних механизмов, например, перемешивающих устройств или насосов. Это позволяет оперативно выявлять неисправности и предотвращать аварийные ситуации.

Особенности

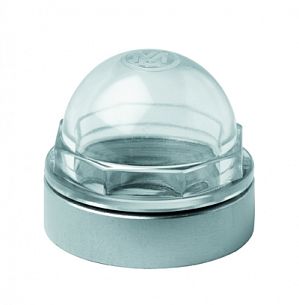

• Размеры и форма зависят от конструкции цистерны и требований к обзору. Они могут быть круглыми, овальными, прямоугольными или иметь другую форму.
• Смотровые окна обычно располагаются на боковой или задней стенке цистерны таким образом, чтобы обеспечить наилучший обзор.
• Некоторые смотровые окна могут быть оснащены дополнительными функциями, такими как подсветка, обогрев (для предотвращения запотевания) или система очистки.
