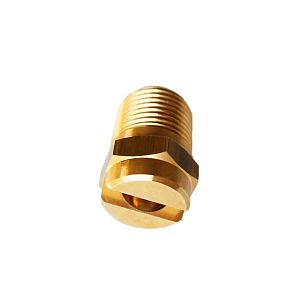

Плоскоструйные форсунки F (Мойка под высоким давлением)

Артикул: F

Вес, кг

0.01

Плоскоструйные форсунки серии F FA FB FX спроектированы для мойки под высоким давлением.
Их четкий внутренний профиль обеспечивает равномерное распределение струи и, таким образом, эффективное и единообразное очищающее воздействие на всю обрабатываемую поверхность. Все форсунки изготовлены путем прецизионной обтачки из закаленной стали AISI416.
ПЛОСКОСТРУЙНЫЕ ФОРСУНКИ
Сечение распыла Выпуклое распределение
Стандарт резьбы: BSPT, NPT
Типичные области применения:
мойка транспортных средств, оборудование для мойки под высоким давлением,

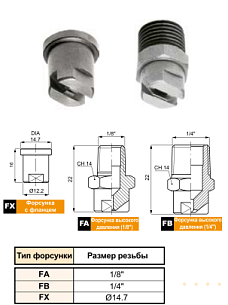

Внешние размеры форсунок серии F и сопел серии FX
В таблице справа приведены соответствия между номинальной производительностью в галлонах в минуту при 40 psi (фунт-сила на кв. дюйм), которые обычно используются при характеристике форсунок для мойки под высоким давлением, и кодами расхода PNR при 100 бар. Для удобства в применении по всему миру все форсунки обозначаются американской системой кодирования.
Например,: Форсунка FBD 2116 C2 (код PNR) будет обозначена как 25/05 (галлоны США) с углом
распыла 25° и расходом 0,5 галлонов/мин при давлении 40 psi (см. ниже).
КОМПЛЕКТУЮЩИЕ ДЛЯ МОЙКИ ПОД ВЫСОКИМ ДАВЛЕНИЕМ
Мы поставляем пистолеты и стволы для мойки (под низким/средним/высоким и очень высоким давлением), а также комплектующие для различных видов мойки в разной рабочей среде. Свяжитесь с нами, и мы поможем вам найти решение, которое в наибольшей степени отвечает вашим потребностям. промышленная мойка

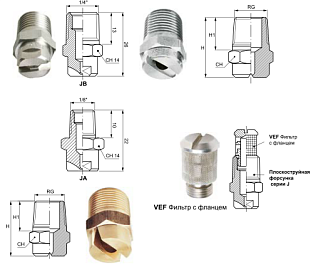

Плоскоструйные форсунки J

Артикул: J

Вес, кг

0.01

Плоскоструйные форсунки GY ( С креплением типа «ласточкин хвост»)

Артикул: GY

Вес, кг

0.01

СТАНДАРТНАЯ И ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Плоскоструйные сопла серии GY обычно устанавливаются на коллектор с помо-
щью сварного ниппеля и фиксируются накидной гайкой. По этой причине их можно легко заменять, а крепление типа «ласточкин хвост» позволяет всегда правильно устанавливать эти сопла, поскольку установка возможна только при точной выверке направления плоской струи. Эти сопла доступны в трех размерах: 3/8" со стандартной производительностью, 3/4" с повышенной производительностью и 1" с высокой производительностью. Модели сопел серии GY, изображенные на этой странице,
имеют наиболее распространенные значения производительности, а сопла, имеющие большие размеры и более высокую производительность, могут быть изготовлены под заказ и предоставлены в комплекте с ниппелями типа «ласточкин хвост»
и накидными гайками. Крепление: крепление типа «ласточкин хвост»
Типичные области применения
Мойка: промывка стальных заготовок, промывка тканевых фильтров, промывка деталей
Охлаждение: охлаждение стальной заготовки,
охлаждение конечной продукции
Комплектующие сборки для сопел GY
Сопла серии GY устанавливаются на соответствующие ниппели типа «ласточкин
хвост» подходящей им серии, которые обеспечивают превосходное выравнивание: оба типоразмера следует собирать с помощью ниппелей и гаек, показанных в нижеследующей
таблице. Правильное ориентирование струй со специальным уклоном, во избежание совмещений, достигается автоматически путем приваривания ниппелей с креплениями типа «ласточкин хвост», выровненными по оси коллектора.
Эту операцию легко произвести, проведя прямую линию по очертаниям «ласточкиного хвоста» у ниппелей.

Плоскоструйные форсунки GC (Форсунки - таблетки)

Артикул: GC

Вес, кг

0.01

Плоскоструйные форсунки K (С широким углом распыла и высоким ударным действием)

Артикул: K

Вес, кг

0.01

ШИРОКИЙ УГОЛ РАСПЫЛА

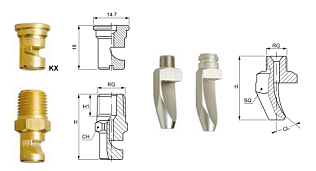

Плоскоструйные форсунки серии K работают по принципу отклонения струи потока, подавая жидкость на механически обработанную поверхность отклонения, и производят широкоугольную плоскую струю с каплями среднего размера, средними и низкими значениями силы удара. Угол между входным отверстием и направлением струи составляет 75° (см. ниже). Круглое выходное отверстие и полый внутренний канал минимизируют возможность засорения. Кроме того, в сравнении со стандартными плоскоструйными форсунками, имеющими ограниченное рабочее давление, модели серии К с широкоугольной струей создают превосходный аэрозольный эффект. Форсунки серии
К доступны с резьбовыми креплениями для значений расхода от 0,39 до 350 л/мин при давлении 3 бар и креплениями от 1/8" до 1". Также, для ограниченного диапазона значений расхода, доступна версия с соплом КХ, которые подсоединяются к ниппелю с помощью накидной гайки. Альтернативой этим моделям являются форсунки типа КХ.
Стандарт резьбы: BSPT, NPT
Типичные области применения
Мойка: фрукты, зелень, щебень, прочая конвейерная продукция
Распыление: смазка роликов, распыление удаляющих веществ и охлаждающих жидкостей
Охлаждение: металлические детали, бутылки Прочие области применения: распыление пены, противопожарное оборудование, водяные завесы
МОДЕЛИ С ВЫСОКИМ УДАРНЫМ ВОЗДЕЙСТВИЕМ
Форсунки серии К такого типа спроектированы с выпуклой поверхностью в форме ложечки, что позволяет сфокусировать поток жидкости и создать плоскую струю с узким углом распыла и повышенной силой ударного воздействия. Из-за этой отличительной характеристики данные форсунки широко применяются во всех сферах, где требуются
мощные струи. По сравнению со стандартными плоскоструйными соплами в форме «кошачьего глаза», форсунки серии К имеют более широкий полый внутренний канал и менее подвержены засорению. Они оказывают эффективное чистящее воздействие и гарантируют длительный срок службы. Форсунки спроектированы с особым углом изгиба (см. ̴ CL на рисунке слева) между входным отверстием и направляющей поверхностью
форсунки. Форсунки доступны не только со стандартной внешней резьбой, но и с ниппелями для быстрого крепления, что позволяет сэкономить время обслуживания.
Стандарт резьбы: BSPT, NPT
Типичные области применения: мойка деталей, предметов, щебня, улиц, самолетов, транспортных средств и цистерн

Плоскоструйные форсунки GX

Артикул: GX

Вес, кг

0.01

НИЗКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Плоскоструйные сопла обычно устанавливаются на коллектор с помощью ниппеля или хомута и фиксируются накидной гайкой. По этой причине их можно легко заменять, а струю легко регулировать в нужном направлении. Сопла, показанные на этой странице, имеют очень низкие значения расхода. Тщательно обработанное отверстие такого сопла может быть защищено от риска засорения с помощью фильтра, устанавливаемого внутри специально спроектированного ниппеля и фланца.
Типичные области применения
Мойка: очистка полупроводников и прецизионных деталей
Охлаждение: непрерывное литьё, охлаждение конечной продукции
Смазка: распыление смазочных материалов и удаляющих средств
Прочие виды применения: распыление ароматизаторов, охлаждение
антивегетативных масел и лаков
ОБРАБОТКА МАТЕРИАЛОВ
Ввиду крайней сложности процесса обработки таких прочных металлов, как нержавеющая сталь различных видов, с помощью очень маленьких фрез, не все перечисленные в таблице изделия доступны из всех материалов. В нижеследующей таблице приведены минимальные значения
производительности, которые мы можем обеспечить при изготовлении изделий из каждого материала.
Просим связаться с нашим отделом продаж для получения более подробной информации.
Крепление: сопло

СТАНДАРТНАЯ И ПОВЫШЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Плоскоструйные сопла обычно устанавливаются на коллектор с помощью сварного ниппеля на 3/8" или хомута и фиксируются накидной гайкой. По этой причине их можно легко заменять, а струю легко регулировать в нужном направлении. Эти сопла доступны в двух размерах: 3/8" со стандартной производительностью и 3/4" с повышенной производительностью.
Типичные области применения
Мойка: промывка тканевых фильтров, деталей, транспортных средств
Охлаждение: охлаждение стальной заготовки и конечной продукции
Смазка: распыление смазочных материалов и удаляющих средств
Прочие виды применения: распыление капель, распыление антивегетативных
лаков
Крепление: сопло

Плоскоструйные форсунки GA (Короткий корпус)

Артикул: GA

Вес, кг

0.01

КОРОТКИЙ КОРПУС
Особый дизайн форсунок серии GA с коротким корпусом позволяет использовать коллекторы форсунок в машинах или на оборудовании с очень ограниченным полым пространством (например, коллекторы с узкими коленчатыми изгибами и в боксах).
Они обеспечивают равномерное распределение струи и нужную силу ударного воздействия. Форсунки GA доступны в двух версиях: со стандартной производительностью на ¼" и с большой производительностью на ¾. Они изготавливаются из латуни, нержавеющей стали или пластиковых материалов для применения в различных
условиях работы. Пластиковые форсунки GA изготавливаются с удлиненной резьбой и увеличенным шестигранником для обеспечения максимальной эффективности и долговечности.
Стандарт резьбы: BSP
Типичные области применения
Мойка: очистка фильтров в бумагоделательных машинах и сушильных установках
Охлаждение: непрерывное литье, охлаждение конечной продукции
Прочие виды применения: распыление химических веществ, водяные завесы для подавления токсичных газов. Идеальны для трубопроводов, канализации и очистки выбросов

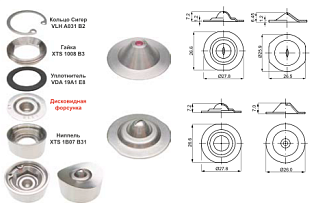

Плоскоструйные форсунки GE (Дисковидные форсунки)

Артикул: GE

Вес, кг

0.01

Плоскоструйные форсунки GF (Самоочищающиеся форсунки)

Артикул: GF

Вес, кг

0.01

САМООЧИЩАЮЩИЕСЯ ФОРСУНКИ СЕРИИ GF
Форсунки серии GF, дизайн которых ориентирован на автоматическую очистку, обеспечивают легкое техническое обслуживание панелей распылительной мойки и душевых насадок. Корпус форсунки снабжен подвижным поршнем, открытие/закрытие которого регулируется давлением воды. Например, при промывке форсунками сетчатого полотна под давлением 3 бар значение последнего превышает давление в 1 бар, создаваемое мембраной в силу сопротивления. Поршень сближается с корпусом форсунки, соз-
давая веерную струю распыла. Если давление на входе снижается до 0,5 бар, что ниже давления в 1 бар, создаваемого мембраной, поршень отдаляется от корпуса форсунки, делая выходное отверстие максимально широким. Давление воды остается на уровне 0,5 бар, поэтому любые скопления осадка удаляются при возврате в нормальное состояние. Иными словами, для очистки этих форсунок достаточно лишь уменьшить давление, чтобы избежать скоплений грязи внутри. Самоочищающиеся форсунки серии GF легко устанавливать, выравнивать и чистить. Эти характеристики позволяют существенно сэкономить время и затраты. Сила упругости мембраны устанавливается
на основе рабочего давления на оборудовании клиента.
Типичные области применения:
Мойка или распыление на бумажных фабриках, промывка тканевых фильтров, оборудования
для водообработки, а также многое другое.

Плоскоструйные форсунки HT ( С быстросъемным креплением)

Артикул: HT

Вес, кг

0.01
