Полноконусные форсунки АА (Короткий корпус)

Артикул: AA

Вес, кг

0.01

Полноконусные форсунки CAY ( Широкий угол распыла)

Артикул: CAY

Вес, кг

0.01

Полноконусные форсунки AL (Против засорения)

Артикул: AL

Вес, кг

0.01

S-ОБРАЗНЫЙ ЗАВИХРИТЕЛЬ
Форсунки серии AL обладают рядом преимуществ благодаря особой конструкции со встроенным в процессе выплавки корпуса S-образным завихрителем. Дизайн этих форсунок предполагает более широкий полый канал внутри полноконусной форсунки (по размерам практически совпадающий с диаметром отверстия форсунки), позволяющий контролировать
примеси и рециркулирующие жидкости, в том числе жидкости с высоким процентным содержанием твердых частиц, что позволяет избежать засорения. Гарантируется высокая надежность этой модели в самых критических условиях, особенно на производственных объектах, где существует высокий риск загрязнения форсунок, либо в случаях, когда работы по очистке и демонтажу особенно затруднительны.
S-образный завихритель против Х-образного завихрителя
Внутренние S-образные завихрители обеспечивают широкий, полый канал для прохода жидкости через форсунку, который по размерам практически совпадает с диаметром отверстия форсунки. Благодаря этому они обладают самым широким каналом и повышенной устойчивостью к засорению по сравнению со всеми полноконусными форсунками с завихрителем.Форма завихрителя позволяет разбивать жидкость на выходе из форсунки на 6 струй.
Дисковидные завихрители создают мелкодисперсную и равномерную атомизацию.

Полноконусные форсунки BE BG( Круговой распыл)

Артикул: BE BG

Вес, кг

0.01

Полноконусные форсунки BF BH ( Квадратный распыл)

Артикул: BF BH

Вес, кг

0.01

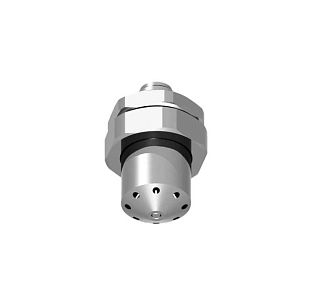

Полноконусные форсунки CH ( Пучковые 7 и 13 сопел)

Артикул: CH

Вес, кг

0.01

Полноконусные форсунки AT (Тангенциальные)

Артикул: AT

Вес, кг

0.01

БЕЗ ЗАВИХРИТЕЛЯ — ВНЕ КОНТУРА
Форсунки серии АТ — это полноконусные форсунки, которые создают сильную
и быструю ротацию жидкости. Эти форсунки не снабжены завихрителем внутри
камеры, в которой имеется широкий внутренний канал, и поэтому не подвержены засорению. Кроме того, специально спроектированное сопло, расположенное в верхней части этих форсунок, увеличивает их распыляющую способность.
Дизайн форсунок серии АТ обеспечивает равномерное распределение распыла и увеличивает срок их эксплуатации на 20%.
КАК СОСТАВИТЬКОД ФОРСУНКИПРИМЕР: ATQ 1230 B1ТИП ФОРСУНКИМАТЕРИАЛУГОЛРАСХОД
B1 — Нержавеющая сталь AISI 303
В31 — Нержавеющая сталь AISI 316L
T1 — Латунь
ПОЛНОКОНУСНЫЕ ФОРСУНКИ
Характеристики резьбы:BSPT, NPT (под заказ)
Типичные области применения
Мойка: промывные башни/скрубберы, промывка деталей, предварительная обработка при покрасоч-ных работах
Охлаждение: охлаждение дымовых газов, машины для охлаждения напитков, охлаждение цистерн
Контроль пылевых загрязнений: пылеподавление в шахтах и на угольных предприятиях
Прочие области применения: распыление капель, распыление химических веществ пожарное оборудование

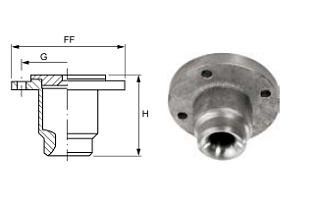

Полноконусные форсунки AE (Фланец)

Артикул: AE

Вес, кг

0.01

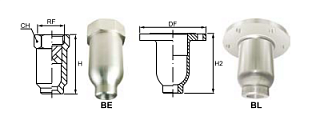

Полноконусные форсунки BE BL ( Большая производительность)

Артикул: BE BL

Вес, кг

0.01

Полноконусные форсунки BR BS BT BU ( Очень узкий угол распыла)

Артикул: BR BS BT BU

Вес, кг

0.01

Полноконусные форсунки AH (Мелкодисперсная атомизация)

Артикул: AH

Вес, кг

0.01

Полноконусные форсунки BX BJ (Фланец)

Артикул: BX BJ

Вес, кг

0.01

СОПЛА
Сопла ВХ создают однородный полноконусный распыл с круговой зоной воздействия. Их можно легко демонтировать и прочистить в случае засорения. Эти сопла снабжены Х-образным завихрителем, который крепко впаян в корпус для резьбового крепления на 3/8".
Типичные области применения
Мойка: промывка стальных заготовок, промывка деталей, предварительная обработка при покрасочных работах
Охлаждение: охлаждение непрерывнолитых заготовок, охлаждение конечной продукции и цистерн
Контроль пылеподавления: пылеподавление в шахтах и на угольных предприятиях
Прочие области применения: распыление химических веществ, распыление капель, испытания герметичности
ФЛАНЕЦ БЕЗОПАСНОСТИ
В охлаждении непрерывнолитых заготовок и в других специфических областях применения форсунки часто устанавливают с направлением распыла вверх, а работа должна проходить при очень высоких температурах.
Это может привести и к тепловому расширению, и к сжатию внутреннего завихрителя форсунки, что обусловлено изменениями температуры. Х-образные завихрители спроектированы специально таким образом, чтобы выдерживать подобные изменения температуры, а также устранить риск смещения их за пределы корпуса под воздействием внезапных воздушных пробок в трубопроводе. Все наши полноконусные форсунки с Х-об-разным завихрителем (и внутренней резьбой на 3/8") снабжены фланцем безопасности, который гарантирует фиксацию завихрителей на местах.
ФОРСУНКИ С РЕЗЬБОЙ
Полноконусные форсунки серии ВХ доступны также в комплектации с внутренней резьбой на 3/8". В металлургической промышленности форсунки, прикрепленные к водному контуру, могут легко получить повреждения в процессе производства. PNR предлагает идеальное решение этой проблемы: форсунки серии BJ, разработанные на основе требований клиентов. При невозможности использования сварных наконечников вместо форсунок BX можно использовать сопла типа BJ. Они обладают такими же техническими характеристиками и создают струю такой же дальности.
Как показано ниже, изменить код довольно просто, например:BXQ 1372 T1 — BJQ 1372 T1

Полноконусные форсунки BV BW (Тангенциальные)

Артикул: BV BW

Вес, кг

0.01

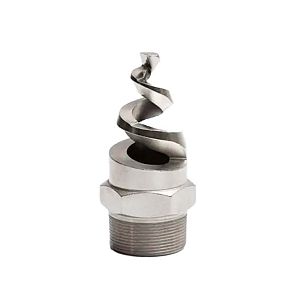

Полноконусные форсунки E-X (Спирального типа широкий канал)

Артикул: E-X

Вес, кг

0.01

ФОРСУНКИ СПИРАЛЬНОГО ТИПА / ШИРОКИЙ ПОЛЫЙ КАНАЛ
Форсунки серии ЕХ, выполненные в форме характерной для них удлиненной спирали, работают на основе принципа отклонения струи: она смещается от соприкосновения с поверхностью спиралевидного типа, которая предопределяет значение требуемого угла распыла.
Особая форма без завихрителя обеспечивает более широкий, полый внутренний канал, адаптированный к работе при повышенных значениях расхода и с большей степенью устойчивости к засорению (по сравнению с другими форсунками таких же размеров). Значения расхода, указанные ниже в ячейках таблицы, выделенных темным цветом, можно получить лишь при использовании форсунок спирального типа, изготовленных из металлов, поскольку пластиковые материалы слишком непрочны и не смогут обеспечить нужный уровень конструктивной устойчивости в неблагоприятной рабочей среде. Если значения расхода, которые вам нужны, указаны именно в затемненных ячейках таблицы, мы рекомендуем выбирать металлические — более устойчивые и долговечные — форсунки.
Стандарт резьбы: BSPT, NPT
Типичные области применения:
Охлаждение: охлаждение дымовых газов, промывные башни/скрубберы, десульфатация
Прочие области применения: распыление химических веществ, предотвращение пожаров, тушение пожаров

Полноконусные форсунки BB BD (Очищаемые)

Артикул: BB BD

Вес, кг

0.01

Полноконусные форсунки BA BC (Против засорения)

Артикул: BA BC

Вес, кг

0.01

S-ОБРАЗНЫЙ ЗАВИХРИТЕЛЬ
Форсунки серии AL обладают рядом преимуществ благодаря особой конструкции со встроенным в процессе выплавки корпуса S-образным завихрителем. Дизайн этих форсунок предполагает более широкий полый канал внутри полноконусной форсунки (по размерам практически совпадающий с диаметром отверстия форсунки), позволяющий контролировать примеси и рециркулирующие жидкости, в том числе жидкости с высоким процентным содержанием твердых частиц, что позволяет избежать засорения. Гарантируется высокая надежность этой модели в самых критических условиях, особенно на производственных объектах, где существует высокий риск загрязнения форсунок, либо в случаях, когда работы по очистке и демонтажу особенно затруднительны.
Типичные области применения
Мойка: промывные башни, промывка деталей, предварительная обработка перед покрасочными работами
Охлаждение: охлаждение выбросов, охлаждение цистерн
Контроль пылевых загрязнений: пылеподавление в шахтах и на угольных предприятиях
Прочие области применения: распыление химических веществ, противопожарное оборудование

Полноконусные форсунки CAS( Пучковые)

Артикул: CAS

Вес, кг

0.01

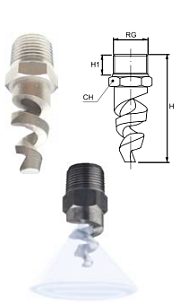

Полноконусные форсунки E (Стандартные спирального типа)

Артикул: E

Вес, кг

0.01

СТАНДАРТНЫЕ ФОРСУНКИ СПИРАЛЬНОГО ТИПА
Форсунки спирального типа Е работают на основе принципа отклонения струи: она смещается от соприкосновения с поверхностью спиралевидного типа, которая предопределяет значение требуемого угла распыла. Эти форсунки, обладая особой формой, минимизируют риск засорения и позволяют получить более широкую площадь распыла по сравнению с другими форсунками в той же рабочей среде.
Значения расхода, указанные ниже в ячейках таблицы, выделенных темным цветом, можно получить лишь при использовании форсунок спирального типа, изготовленных из металлов, поскольку пластиковые материалы слишком непрочны и не смогут обеспечить нужный уровень конструктивной устойчивости в неблагоприятной рабочей среде. Если значения расхода, которые вам нужны, указаны именно в затемненных ячейках таблицы, мы рекомендуем выбирать металлические — более устойчивые и долговечные — форсунки.
Стандарт резьбы: BSPT, NPT
Типичные области применения
Охлаждение: охлаждение дымовых газов
Мойка: промывные башни/скрубберы Прочие области применения:десульфатация, распыление химических веществ, предотвращение и тушение пожаров

Полноконусные форсунки D (Стандартные с повышенной производительностью)

Артикул: D

Вес, кг

0.01

Полноконусные форсунки D (Стандартные)

Артикул: D

Вес, кг

0.01

X-ОБРАЗНЫЙ ЗАВИХРИТЕЛЬ / ИЗ ДВУХ ДЕТАЛЕЙ
Полноконусные форсунки серии D c Х-образным завихрителем и широким каналом — это линейка форсунок с полным диапазоном углов распыла, значений расхода в диапазоне от 1,18 до 1,42 литра в минуту, а также с креплениями от 1/8" до 4". При охлаждении непрерывно литой заготовки и в других специфических сферах применения эти форсунки работают при очень высоких температурах. Х-образный завихритель зафиксирован на месте для всех размеров до 3/8", чтобы избежать его смещения за пределы корпуса вследствие изменения температуры, и позволяет устанавливать форсунку, ориентируя ее распыл в любом нужном направлении. Форсунки создают водяное облако и пригодны для широкого диапазона сфер промышленного применения.
Стандарт резьбы: BSPT, NPT
Типичные области применения
Мойка: мойка пищевых продуктов, промывка деталей, предварительная обработка при покрасочных работах
Охлаждение: охлаждение непрерывнолитых заготовок, охлаждение конечной продукции, охлаждение цистерн Контроль пылеподавления: пылеподавление в шахтах и на угольных предприятиях
Прочие области применения: распыление химических веществ, распыление капель, испытания герметичности
