Разберем, что такое мембранные насосы, как они работают, для чего используются, и в каких случаях стоит выбрать насос именно такого типа.
Что такое мембранный насос
Мембранный насос — это тип объемного насоса, в котором перекачивание жидкости или газа осуществляется за счет возвратно-поступательного движения мембраны.
Основные элементы мембранного насоса:
-
Мембрана – гибкая диафрагма, которая деформируется под действием привода, создавая разрежение и нагнетание.
-
Корпус – состоит из двух камер, разделенных мембраной. Камеры имеют всасывающий и нагнетательный клапаны.
-
Привод – механизм (пневматический, гидравлический или электрический), который обеспечивает возвратно-поступательное движение мембраны.
При движении мембраны из крайнего положения создается разрежение в рабочей камере, всасывающий клапан открывается, и жидкость или газ поступает в насос. При обратном ходе мембраны происходит нагнетание, всасывающий клапан закрывается, нагнетательный открывается, и среда выталкивается из насоса.
Преимущества мембранных насосов:
-
Возможность работы «всухую» без повреждений.
-
Высокая химическая стойкость благодаря отсутствию трущихся частей и уплотнений.
-
Способность перекачивать жидкости с твердыми включениями.
-
Низкие энергозатраты и простота обслуживания.
Как работает мембранный насос
Мембранный насос работает за счет возвратно-поступательного движения мембраны, которое создает разрежение и нагнетание в рабочих камерах насоса. Пошаговое описание принципа работы мембранного насоса:
-
Всасывание. При движении мембраны из крайнего положения в рабочей камере создается разрежение. Под действием разрежения всасывающий клапан открывается, и жидкость или газ поступает в рабочую камеру насоса. В это время нагнетательный клапан остается закрытым, предотвращая обратный поток жидкости.
-
Нагнетание. При обратном ходе мембраны объем рабочей камеры уменьшается, создавая повышение давления. Под действием повышенного давления всасывающий клапан закрывается, и жидкость или газ не может вернуться обратно во всасывающую линию. Нагнетательный клапан открывается, и жидкость или газ выталкивается из рабочей камеры в нагнетательную линию.
-
Повторение цикла. Мембрана продолжает совершать возвратно-поступательные движения, чередуя фазы всасывания и нагнетания. Частота циклов определяется скоростью работы привода (пневматического, гидравлического или электрического).
-
Роль клапанов. Всасывающий и нагнетательный клапаны играют важную роль в работе мембранного насоса, обеспечивая однонаправленный поток жидкости. Клапаны открываются и закрываются под действием перепада давления, создаваемого движением мембраны.
-
Роль привода. Привод обеспечивает возвратно-поступательное движение мембраны с заданной частотой и амплитудой. В пневматических мембранных насосах используется сжатый воздух для управления движением мембраны. В гидравлических мембранных насосах используется жидкость под давлением для приведения в действие мембраны. В электрических мембранных насосах используется электродвигатель и механический привод для создания возвратно-поступательного движения мембраны.

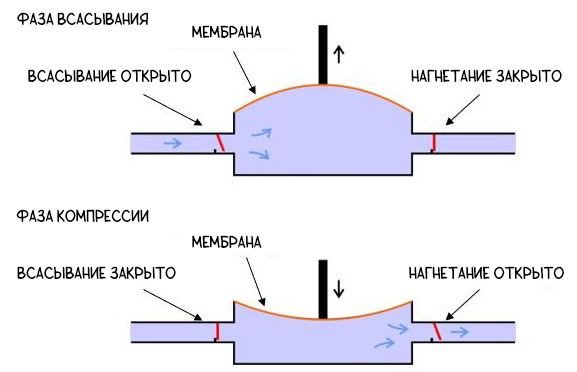

![Принцип работы мембранного насоса Принцип работы мембранного насоса](/upload/medialibrary/8e1/iifd8f2k7zosnrn5mfsoc224mhyx6tdp.jpg)
Мембранные насосы обеспечивают перекачивание жидкости или газа за счет циклического изменения объема рабочей камеры, создаваемого движением мембраны. Простота конструкции, отсутствие трущихся частей и возможность работы с различными типами жидкостей делают мембранные насосы универсальным выбором для многих областей применения.
Чем мембранный насос отличается от поршневого
Мембранные и поршневые насосы – это два типа объемных насосов, но между ними есть несколько ключевых отличий:1. Принцип действия:
-
В мембранном насосе перекачивание среды осуществляется за счет деформации гибкой мембраны.
-
В поршневом насосе перекачивание происходит за счет возвратно-поступательного движения поршня в цилиндре.
2. Герметичность:
-
Мембранные насосы обеспечивают высокую герметичность, так как мембрана полностью изолирует перекачиваемую среду от механических частей насоса.
-
В поршневых насосах требуются уплотнения между поршнем и цилиндром, что может привести к утечкам и снижению герметичности.
3. Обслуживание:
-
Мембранные насосы проще в обслуживании, так как имеют меньше изнашиваемых частей и не требуют смазки.
-
Поршневые насосы обычно имеют больше деталей и требуют регулярной замены уплотнений и смазки.
4. Перекачиваемые среды:
-
Мембранные насосы лучше подходят для перекачивания абразивных, вязких и агрессивных жидкостей, а также жидкостей с твердыми включениями.
-
Поршневые насосы лучше справляются с перекачиванием чистых жидкостей и обеспечивают более высокое давление нагнетания.
5. Эффективность:
-
Поршневые насосы обычно имеют более высокий КПД и создают большее давление нагнетания по сравнению с мембранными насосами.
-
Мембранные насосы эффективны при работе с низкими и средними давлениями, а также обеспечивают более плавную подачу жидкости.
6. Стоимость:
-
Мембранные насосы обычно дешевле в производстве и эксплуатации, чем поршневые насосы, благодаря меньшему количеству деталей и простоте конструкции.
-
Выбор между мембранным и поршневым насосом зависит от конкретных требований применения, таких как тип перекачиваемой среды, необходимое давление, условия эксплуатации и бюджет.
Какой насос для воды лучше
Выбор лучшего насоса для воды зависит от конкретных требований и условий применения. Рассмотрим несколько типов насосов и их преимущества.
-
Центробежные насосы подходят для перекачивания больших объемов чистой или слегка загрязненной воды. У них простая конструкция, они надежны и долговечны. Могут обеспечивать равномерный поток и высокую производительность. Широко используются в системах водоснабжения, орошения и промышленности.
-
Погружные насосы устанавливаются непосредственно в источник воды (скважины, колодцы, резервуары). Они компактны и просты в установке. Обеспечивают высокий напор и подходят для подъема воды с большой глубины. Практически идеальны для водоснабжения из скважин и колодцев.
-
Самовсасывающие насосы способны самостоятельно заполнять всасывающую линию водой. Удобны в случаях, когда насос находится выше уровня воды. Подходят для перекачивания воды из неглубоких источников, таких как пруды, бочки или неглубокие колодцы.
-
Винтовые (роторные) насосы обеспечивают плавный и равномерный поток без пульсаций. Способны перекачивать вязкие жидкости и жидкости с твердыми включениями. Имеют высокую эффективность и долговечность. Применяются в системах водоснабжения, орошения и промышленности.
-
Дозировочные насосы предназначены для точного дозирования воды или водных растворов. Обеспечивают точный контроль расхода и возможность регулировки подачи. Применяются в системах водоподготовки, очистки и химической обработки воды.
Основные типы мембранных насосов
Мембранные насосы могут быть как поверхностными, так и погружными, в зависимости от конструкции и области применения. Рассмотрим основные типы мембранных насосов:
-
Поверхностные мембранные насосы устанавливаются на поверхности и используются для перекачивания жидкостей из резервуаров, контейнеров или других источников. Могут быть самовсасывающими, то есть способны самостоятельно заполнять всасывающую линию жидкостью. Поверхностные мембранные насосы широко применяются в химической, фармацевтической, пищевой и других отраслях промышленности для дозирования и перекачивания различных жидкостей.
-
Погружные мембранные насосы устанавливаются непосредственно в перекачиваемую жидкость и полностью погружаются в нее. Не требуют отдельной всасывающей линии, так как забор жидкости происходит непосредственно в месте установки насоса. Их часто используют в системах водоочистки, водоподготовки и дозирования химических реагентов.
-
Пневматические мембранные насосы приводятся в действие сжатым воздухом, который подается в воздушную камеру насоса и вызывает колебания мембраны. Они могут быть как поверхностными, так и погружными, в зависимости от конструкции. Широко используются для перекачивания абразивных, вязких и агрессивных жидкостей, а также жидкостей с твердыми включениями.
-
Гидравлические мембранные насосы приводятся в действие гидравлической жидкостью, которая подается в гидравлическую камеру насоса и вызывает колебания мембраны. Способны обеспечивать высокую точность дозирования и возможность регулировки подачи. Применяются в системах дозирования химических реагентов, а также в нефтегазовой и других отраслях промышленности.
-
Механические мембранные насосы приводятся в действие электродвигателем через систему рычагов и кривошипов, которые обеспечивают возвратно-поступательное движение мембраны. Такие насосы могут быть как поверхностными, так и погружными, в зависимости от конструкции. Их используют для перекачивания и дозирования различных жидкостей в широком диапазоне отраслей промышленности.
Выбор между поверхностным и погружным мембранным насосом, а также между различными типами привода, зависит от конкретных требований применения, таких как тип перекачиваемой жидкости, требуемая производительность, условия эксплуатации и доступный бюджет. Рекомендуется проконсультироваться со специалистами по насосному оборудованию для выбора оптимального решения.
Какой насос выбрать, поверхностный или погружной?
Выбор между поверхностным и погружным насосом зависит от конкретных требований и условий применения. Рассмотрим основные факторы, влияющие на выбор:
1. Расположение источника воды:
-
Поверхностные насосы устанавливаются на поверхности земли и используются для перекачивания воды из неглубоких источников, таких как пруды, бассейны, резервуары или неглубокие колодцы.
-
Погружные насосы устанавливаются непосредственно в источник воды, такой как скважины, колодцы или резервуары, и способны поднимать воду с большой глубины.
2. Глубина всасывания:
-
Поверхностные насосы ограничены в глубине всасывания, обычно до 8 метров, из-за атмосферного давления.
-
Погружные насосы могут поднимать воду с гораздо большей глубины, так как они расположены ниже уровня воды и не зависят от атмосферного давления.
3. Расстояние от источника воды до точки использования:
-
Поверхностные насосы эффективны при перекачивании воды на небольшие расстояния по горизонтали.
-
Погружные насосы лучше подходят для подъема воды на большую высоту и перекачивания на значительные расстояния.
4. Требования к напору и расходу:
-
Поверхностные насосы обычно обеспечивают более высокий расход при меньшем напоре.
-
Погружные насосы способны создавать более высокий напор, но могут иметь ограничения по максимальному расходу.
5. Удобство обслуживания:
-
Поверхностные насосы более доступны для обслуживания и ремонта, так как расположены на поверхности.
-
Обслуживание погружных насосов может быть более сложным и затратным, так как требует извлечения насоса из скважины или колодца.
6. Стоимость:
-
Поверхностные насосы обычно имеют более низкую начальную стоимость по сравнению с погружными насосами.
-
Погружные насосы могут быть более экономичными в долгосрочной перспективе, особенно при перекачивании больших объемов воды или работе с большой глубиной всасывания.
Поверхностные насосы лучше подходят для перекачивания воды из неглубоких источников на небольшие расстояния, когда требуется высокий расход и простота обслуживания. Погружные насосы предпочтительны для подъема воды с большой глубины, перекачивания на значительные расстояния и создания высокого напора.
Окончательный выбор между поверхностным и погружным насосом должен основываться на детальном анализе конкретных требований проекта, таких как глубина источника воды, требуемый напор и расход, условия эксплуатации и доступный бюджет. Рекомендуется проконсультироваться со специалистами по насосному оборудованию для выбора оптимального решения.

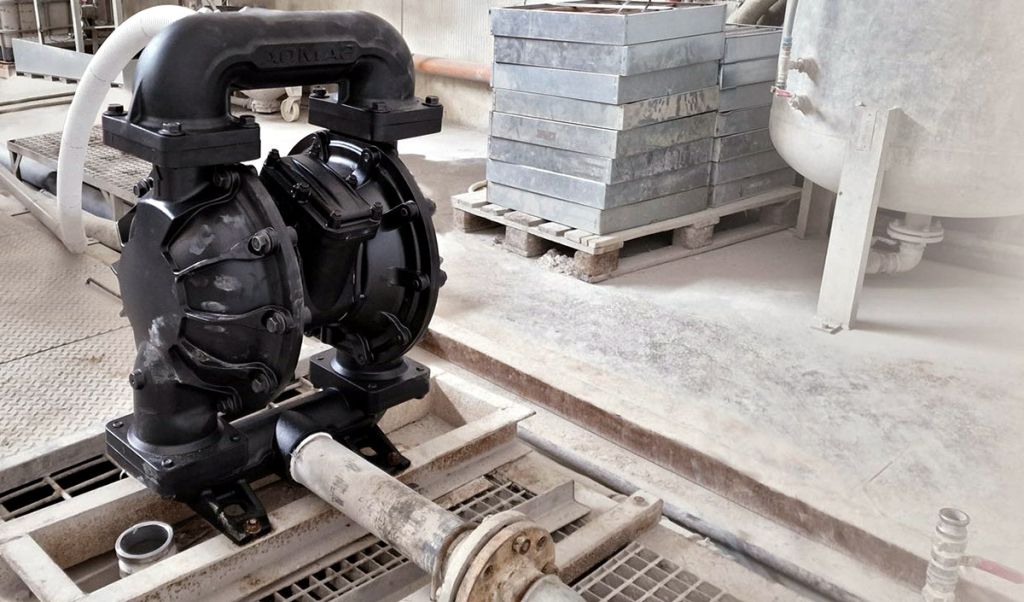

Сферы применения
Мембранные насосы находят широкое применение в различных отраслях промышленности благодаря своей универсальности, надежности и способности перекачивать различные типы жидкостей. Вот некоторые из основных областей применения мембранных насосов:
-
Химическая промышленность: перекачивание агрессивных, вязких и абразивных жидкостей, дозирование химических реагентов и добавок.
-

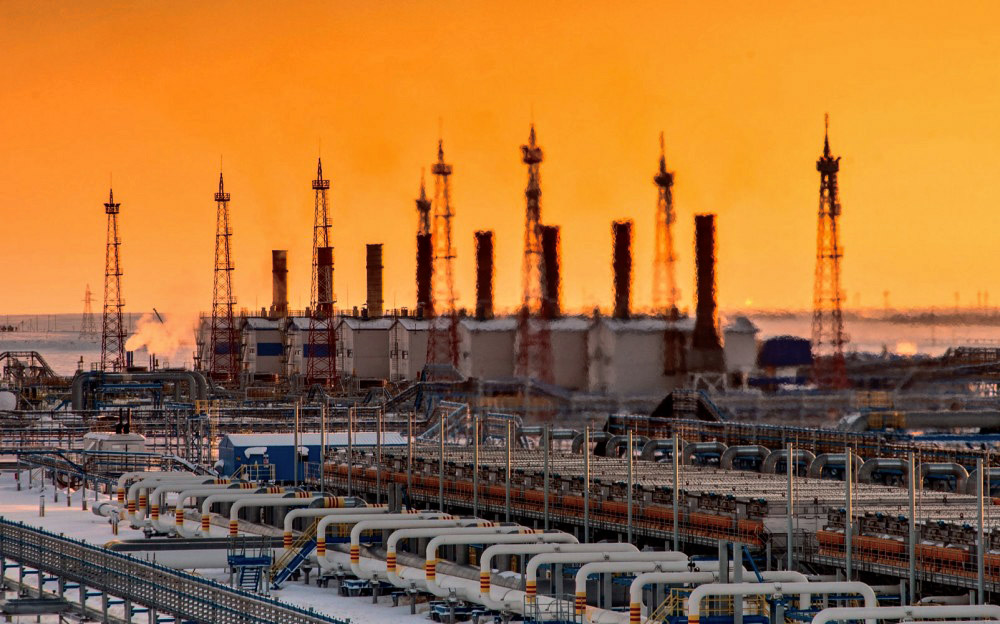

Нефтегазовая промышленность: перекачивание нефтепродуктов, буровых растворов и других технологических жидкостей. Дозирование реагентов для обработки скважин и трубопроводов.
-
Фармацевтическая и биотехнологическая промышленность: перекачивание и дозирование стерильных жидкостей, лекарственных препаратов и биологических веществ. Применение в системах очистки и фильтрации.
-
Пищевая промышленность: перекачивание пищевых продуктов, таких как соки, сиропы, молоко и т.д. Дозирование ингредиентов и добавок.
-
Водоочистка и водоподготовка: дозирование химических реагентов для очистки воды. Применение в системах обратного осмоса и ультрафильтрации.
-
Целлюлозно-бумажная промышленность: перекачивание и дозирование химикатов, красителей и других технологических жидкостей.
-
Горнодобывающая промышленность: перекачивание абразивных суспензий и шламов. Дозирование флокулянтов и других реагентов для обогащения руды.
-
Текстильная промышленность: перекачивание и дозирование красителей, отделочных составов и других химикатов.
-
Керамическая и стекольная промышленность: перекачивание глазурей, суспензий и абразивных шламов.
-
Сельское хозяйство: дозирование удобрений, пестицидов и других агрохимикатов. рименение в системах орошения и фертигации.
Благодаря своей универсальности и надежности, они находят применение практически во всех отраслях промышленности, где требуется перекачивание и дозирование жидкостей.
Какой насос лучше, мембранный или поршневой?
Выбор между мембранным и поршневым насосом зависит от конкретных требований и условий применения. У каждого типа насоса есть свои преимущества и недостатки. Рассмотрим основные факторы, которые могут повлиять на выбор:
1. Перекачиваемая среда:
-
Мембранные насосы лучше подходят для перекачивания абразивных, вязких и агрессивных жидкостей, а также жидкостей с твердыми включениями.
-
Поршневые насосы лучше справляются с перекачиванием чистых жидкостей и обеспечивают более высокое давление нагнетания.
2. Требуемое давление:
-
Поршневые насосы способны создавать более высокое давление нагнетания по сравнению с мембранными насосами.
-
Мембранные насосы эффективны при работе с низкими и средними давлениями.
3. Производительность:
-
Поршневые насосы обычно имеют более высокую производительность и объемный КПД, чем мембранные насосы.
-
Мембранные насосы обеспечивают более плавную подачу жидкости без пульсаций.
4. Обслуживание и ремонт:
-
Мембранные насосы проще в обслуживании, так как имеют меньше изнашиваемых частей и не требуют смазки.
-
Поршневые насосы обычно имеют больше деталей и требуют регулярной замены уплотнений и смазки.
5. Стоимость:
-
Мембранные насосы часто дешевле в производстве и эксплуатации благодаря простоте конструкции.
-
Поршневые насосы могут быть более дорогими из-за большего количества деталей и более сложной конструкции.
6. Надежность и долговечность:
-
Мембранные насосы обычно имеют более длительный срок службы при перекачивании абразивных и агрессивных сред.
-
Поршневые насосы могут быть более надежными при перекачивании чистых жидкостей и обеспечении высокого давления.
Мембранные насосы лучше подходят для перекачивания сложных жидкостей, когда требуется химическая стойкость, простота обслуживания и низкая стоимость. Поршневые насосы предпочтительны для применений, требующих высокого давления и производительности при работе с чистыми жидкостями.
Окончательный выбор между мембранным и поршневым насосом должен основываться на тщательном анализе конкретных требований проекта и консультации со специалистами по насосному оборудованию.
Когда и для чего нужно выбрать мембранный насос
Мембранные насосы являются отличным выбором для широкого спектра задач и отраслей промышленности. Вот некоторые случаи, когда стоит отдать предпочтение мембранному насосу:
1. Перекачивание агрессивных и коррозионных жидкостей.
-
Химическая промышленность: кислоты, щелочи, растворители и другие агрессивные вещества.
-
Водоочистка и водоподготовка: дозирование химических реагентов, таких как хлор, кислоты и щелочи.
2. Перекачивание абразивных суспензий и шламов.
-
Горнодобывающая промышленность: перекачивание рудных суспензий, шламов и пульп.
-
Керамическая и стекольная промышленность: перекачивание глазурей и абразивных суспензий.
3. Перекачивание вязких жидкостей и жидкостей с твердыми включениями.
-
Пищевая промышленность: перекачивание густых сиропов, паст, соусов и продуктов с кусочками фруктов или овощей.
-
Целлюлозно-бумажная промышленность: перекачивание целлюлозных масс и суспензий.
4. Дозирование и точное регулирование расхода.
-
Фармацевтическая и биотехнологическая промышленность: дозирование лекарственных препаратов, ферментов и других биологически активных веществ.
-
Химическая промышленность: дозирование катализаторов, добавок и реагентов в технологических процессах.
5. Работа в условиях, требующих высокой чистоты и стерильности.
-
Фармацевтическая и биотехнологическая промышленность: перекачивание и дозирование стерильных жидкостей и растворов.
-
Пищевая промышленность: перекачивание пищевых продуктов в асептических условиях.
6. Перекачивание газообразных сред и создание вакуума.
-
Химическая промышленность: перекачивание газов и создание вакуума в технологических процессах.
-
Медицинская промышленность: создание вакуума в медицинском оборудовании и системах.
7. Работа в условиях, требующих взрывозащиты.
-
Нефтегазовая промышленность: перекачивание легковоспламеняющихся жидкостей и газов.
-
Химическая промышленность: работа с взрывоопасными веществами и в потенциально взрывоопасных средах.
Мембранные насосы подходят для задач, где требуется химическая стойкость, высокая точность дозирования, возможность работы с сложными жидкостями и газами, а также простота обслуживания. Они находят применение в широком спектре отраслей, включая химическую, фармацевтическую, пищевую, нефтегазовую, горнодобывающую и многие другие.
При выборе мембранного насоса важно учитывать конкретные требования к производительности, давлению, совместимости материалов, условиям эксплуатации и другим факторам, специфичным для каждой области применения.
