Что такое центробежный насос
Центробежный насос — это гидравлическая машина, предназначенная для перемещения жидкостей путем преобразования механической энергии вращения рабочего колеса в гидравлическую энергию потока. Принцип действия основан на центробежной силе, возникающей при вращении жидкости в рабочем колесе насоса.
Конструктивно центробежный насос состоит из корпуса со спиральной камерой, рабочего колеса с лопастями, вала и подшипниковых узлов. При вращении рабочего колеса жидкость, поступающая через всасывающий патрубок к центру колеса, под действием центробежной силы перемещается к периферии между лопастями. В спиральной камере происходит преобразование кинетической энергии потока в потенциальную энергию давления.
Центробежные насосы характеризуются непрерывной подачей жидкости, возможностью работы на сеть без запорной арматуры, высоким КПД, простотой конструкции и надежностью. Они широко применяются в различных отраслях промышленности для перекачивания воды, нефтепродуктов, химических жидкостей и других сред.

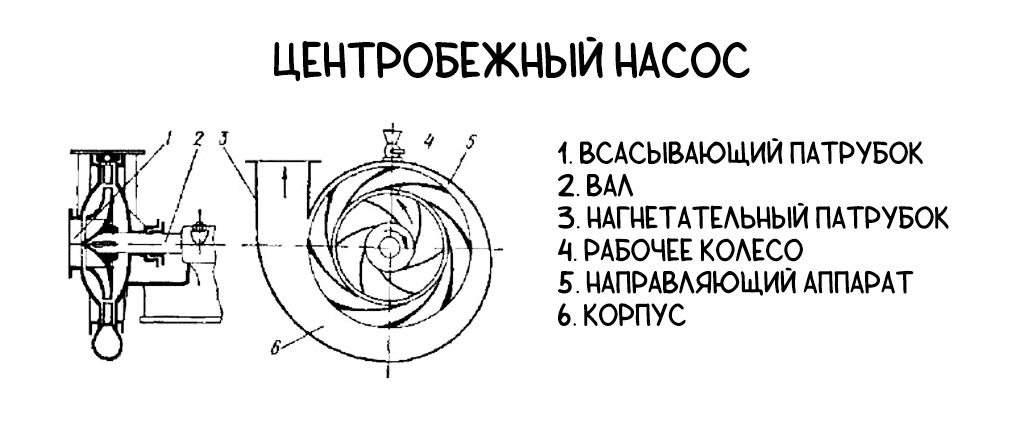

Устройство
Основные компоненты центробежного насоса включают:
- Рабочее колесо – главный элемент центробежного насоса. Состоит из лопастей, закрепленных между двумя дисками. Преобразует кинетическую энергию вращения в энергию потока жидкости
- Корпус насоса представляет собой спиралевидную камеру, окружающую рабочее колесо. Направляет поток жидкости от рабочего колеса к выходному патрубку, преобразует кинетическую энергию потока в потенциальную энергию давления.
- Вал передает вращательное движение от двигателя к рабочему колесу. Обычно изготавливается из высокопрочной стали
- Подшипники поддерживают вал и обеспечивают его вращение с минимальным трением. Могут быть шариковыми, роликовыми или скользящими
- Уплотнения предотвращают утечку жидкости из насоса. Могут быть механическими или сальниковыми.
- Входной патрубок обеспечивает подвод жидкости к рабочему колесу. Расположен на оси вращения рабочего колеса.
- Выходной патрубок отводит жидкость из насоса. Расположен тангенциально к корпусу насоса.
- Диффузор (в некоторых конструкциях) располагается между рабочим колесом и спиральной камерой. Повышает эффективность преобразования кинетической энергии в потенциальную
Принцип работы центробежного насоса основан на центробежной силе, возникающей при вращении рабочего колеса. Жидкость поступает через входной патрубок к центру рабочего колеса, где под действием центробежной силы ускоряется и выбрасывается в спиральную камеру. В камере происходит дальнейшее преобразование кинетической энергии потока в потенциальную энергию давления.
Характеристики центробежного насоса
- Напор (H): разность полных удельных энергий жидкости на выходе и входе насоса
- Подача (Q): объем жидкости, перекачиваемый в единицу времени
- КПД (η): отношение полезной мощности к потребляемой
- Кавитационный запас (NPSH): характеризует способность насоса работать без кавитации
Виды центробежных насосов
Центробежные насосы классифицируются по различным признакам:
- По числу ступеней: одноступенчатые и многоступенчатые
- По расположению вала: горизонтальные и вертикальные
- По типу рабочего колеса: с закрытым, полуоткрытым и открытым колесом
- По способу подвода жидкости: с односторонним и двусторонним входом
При проектировании и эксплуатации центробежных насосов учитываются следующие факторы:
- Характеристики перекачиваемой жидкости (плотность, вязкость, наличие твердых частиц)
- Требуемые напор и подача
- Условия эксплуатации (температура, давление, агрессивность среды)
- Энергоэффективность и экономичность
Для чего применяются центробежные насосы
Центробежные насосы применяются для широкого спектра задач в различных отраслях промышленности и хозяйства:
- Водоснабжение и водоотведение: подача питьевой воды, откачка сточных вод, циркуляция воды в системах отопления и кондиционирования.
- Нефтегазовая промышленность: перекачка нефти, нефтепродуктов, газового конденсата по трубопроводам, в системах нефтепереработки.
- Энергетика: циркуляция теплоносителя в котлах, подача воды в системы охлаждения, питание паровых котлов.
- Химическая промышленность: транспортировка различных жидких сред, в том числе агрессивных и взрывоопасных.
- Пищевая промышленность: перекачка молока, соков, растительных масел, спиртов.
- Горнодобывающая отрасль: водоотлив из шахт и карьеров, гидротранспорт полезных ископаемых.
- Сельское хозяйство: ирригация, дренаж, системы орошения.
- Судостроение: системы охлаждения двигателей, балластные системы, пожаротушение.
- Коммунальное хозяйство: системы водоснабжения зданий, канализация, пожарные насосы.
- Металлургия: подача охлаждающей воды, перекачка пульпы и шламов.
Центробежные насосы также используются в системах пожаротушения, для перекачки криогенных жидкостей, в установках опреснения морской воды и во многих других специализированных применениях.
Какое давление может создавать центробежный насос
Давление, создаваемое центробежным насосом, варьируется в широком диапазоне в зависимости от конструкции и назначения насоса. Типичные значения давления для различных применений:
- Низконапорные насосы: до 10-15 бар (1-1.5 МПа). Используются для водоснабжения, канализации, систем охлаждения.
- Средненапорные насосы: от 15 до 40 бар (1.5-4 МПа). Применяются в промышленных процессах, нефтепереработке, энергетике.
- Высоконапорные насосы: от 40 до 200 бар (4-20 МПа) и выше. Используются в горнодобывающей промышленности, системах гидроразрыва пласта, питательных насосах котлов.
- Многоступенчатые насосы могут создавать давление до 400 бар (40 МПа) и более в специальных применениях.
Давление насоса зависит от числа ступеней, частоты вращения, диаметра и конструкции рабочего колеса. При проектировании насосной установки учитывают требуемое давление системы, характеристики трубопровода и свойства перекачиваемой жидкости.
Максимальное давление ограничивается прочностью конструкции насоса и мощностью привода. Выбор насоса с оптимальным давлением для конкретной задачи обеспечивает эффективность и надежность работы системы.
Почему для центробежных насосов важен выбор угловой скорости
Выбор угловой скорости для центробежных насосов важен по нескольким причинам:
- Угловая скорость определяет производительность насоса, поскольку влияет на подачу и напор насоса. Согласно законам подобия, подача пропорциональна угловой скорости, а напор - квадрату угловой скорости. Это позволяет регулировать характеристики насоса в широком диапазоне.
- Энергоэффективность. Оптимальная угловая скорость обеспечивает максимальный КПД насоса. Работа на нерасчетных скоростях может привести к значительному снижению эффективности.
- Высокая угловая скорость увеличивает риск возникновения кавитации. Правильный выбор скорости позволяет избежать этого явления и обеспечить стабильную работу насоса.
- Угловая скорость влияет на центробежные силы, действующие на ротор насоса. Чрезмерная скорость может привести к повышенным нагрузкам на подшипники и уплотнения.
- Высокие угловые скорости могут вызвать повышенную вибрацию и шум, особенно если они близки к собственным частотам конструкции насоса.
- Срок службы. Правильно выбранная угловая скорость обеспечивает оптимальный режим работы насоса, снижая износ компонентов и увеличивая срок службы оборудования.
- Соответствие требованиям системы. Угловая скорость должна обеспечивать характеристики насоса, соответствующие требованиям гидравлической системы, в которой он работает.
- Возможности привода. Выбор угловой скорости должен учитывать характеристики доступных приводных двигателей и систем регулирования скорости.
Правильный выбор угловой скорости центробежного насоса является ключевым фактором для обеспечения эффективной, надежной и долговечной работы насосной установки.
Какова мощность центробежного насоса
Мощность центробежного насоса варьируется в широком диапазоне в зависимости от его назначения, размера и конструкции. Типичные значения мощности для различных применений:
- Бытовые и малые промышленные насосы: от десятков ватт до нескольких киловатт (0.1-5 кВт). Используются в системах водоснабжения домов, небольших предприятий.
- Средние промышленные насосы: от 5 до 100 кВт. Применяются в коммунальном хозяйстве, средних производствах, системах кондиционирования.
- Крупные промышленные насосы: от 100 кВт до нескольких мегаватт (1-10 МВт). Используются в нефтегазовой отрасли, энергетике, металлургии.
- Сверхмощные насосы: более 10 МВт. Применяются в уникальных установках, например, в системах водоснабжения крупных городов или на гидроэлектростанциях.
Мощность насоса определяется по формуле:
P = Q * H * ρ * g / (η * 1000)
где:
- P - мощность насоса (кВт)
- Q - подача (м³/с)
- H - напор (м)
- ρ - плотность жидкости (кг/м³)
- g - ускорение свободного падения (9.81 м/с²)
- η - КПД насоса
При выборе насоса учитывают не только требуемую гидравлическую мощность, но и запас по мощности для компенсации потерь в приводе и возможных перегрузок. Обычно выбирают двигатель с мощностью на 10-15% выше расчетной мощности насоса.
Мощность насоса зависит от режима работы и может значительно меняться при изменении подачи или напора. Поэтому при проектировании насосных установок рассматривают весь диапазон возможных рабочих точек.
Как рассчитать напор центробежного насоса
Расчет напора центробежного насоса включает несколько этапов и учитывает различные факторы. Вот основной подход к расчету:
Общий напор насоса определяется по формуле:
H = Hг + hв + hн + (V2² - V1²) / (2g)
где:
- H - общий напор насоса (м)
- Hг - геометрическая высота подъема жидкости (м)
- hв - потери напора во всасывающем трубопроводе (м)
- hн - потери напора в нагнетательном трубопроводе (м)
- V2 - скорость жидкости на выходе из насоса (м/с)
- V1 - скорость жидкости на входе в насос (м/с)
- g - ускорение свободного падения (9.81 м/с²)
Геометрическая высота подъема (Hг) - это разница уровней жидкости в приемном и напорном резервуарах.
Потери напора в трубопроводах (hв и hн) рассчитываются по формуле Дарси-Вейсбаха:
h = λ * (L/D) * (V²/2g)
где:
- λ - коэффициент гидравлического трения
- L - длина трубопровода (м)
- D - внутренний диаметр трубы (м)
- V - скорость жидкости в трубе (м/с)
Скоростной напор ((V2² - V1²) / (2g)) обычно невелик и в некоторых случаях им можно пренебречь.
Для определения рабочей точки насоса строят характеристику трубопровода и накладывают на нее характеристику насоса. Точка пересечения этих кривых дает фактический напор насоса при данной подаче.
При расчете напора многоступенчатого насоса суммируют напоры отдельных ступеней. Учитывают влияние вязкости жидкости на характеристики насоса, особенно при перекачке нефтепродуктов. Для точного расчета используют специализированное программное обеспечение, учитывающее все факторы, влияющие на напор насоса.
При проектировании насосных систем важно учитывать запас по напору для компенсации возможных отклонений и обеспечения стабильной работы системы во всех режимах.
Чем центробежный насос отличается от осевого
Осевой насос отличается от центробежных рядом ключевых характеристик:
- Принцип действия. Осевой насос использует подъемную силу лопастей для перемещения жидкости вдоль оси вращения. Центробежный насос использует центробежную силу для перемещения жидкости от центра к периферии рабочего колеса.
- Конструкция. Осевой насос имеет пропеллерное рабочее колесо с лопастями, расположенными вдоль оси вращения. Центробежный насос имеет радиальное или полуосевое рабочее колесо с лопастями, расположенными перпендикулярно оси вращения.
- Направление потока. В осевом насосе поток жидкости движется параллельно оси вращения. В центробежном насосе поток изменяет направление с осевого на радиальное.
- Характеристики. Осевые насосы обеспечивают большую подачу при относительно низком напоре. Центробежные насосы способны создавать высокий напор при меньшей подаче.
- Применение. Осевые насосы эффективны для перекачивания больших объемов жидкости с низким напором, например, в системах охлаждения, ирригации. Центробежные насосы используются в широком диапазоне применений, требующих различных комбинаций подачи и напора.
- КПД. Осевые насосы имеют более высокий КПД при больших подачах и низких напорах. Центробежные насосы эффективны в более широком диапазоне режимов работы.
- Кавитационные характеристики. Осевые насосы обычно имеют лучшие антикавитационные свойства по сравнению с центробежными.
- Регулирование. Осевые насосы часто оснащаются поворотными лопастями для регулирования подачи. Центробежные насосы регулируются изменением частоты вращения или дросселированием.
Выбор между осевым и центробежным насосом зависит от конкретных требований системы, включая необходимую подачу, напор и свойства перекачиваемой жидкости.
Чем центробежные насосы отличаются от вихревых
Вихревой насос отличается от центробежного несколькими ключевыми аспектами:
- Принцип действия. Вихревой насос создает вихревое движение жидкости в рабочей камере, что обеспечивает передачу энергии. Центробежный насос использует центробежную силу для перемещения жидкости.
- Конструкция. Вихревой насос имеет рабочее колесо с радиальными лопатками и боковой канал в корпусе. Центробежный насос состоит из рабочего колеса с лопастями и спирального отвода.
- Характеристики. Вихревые насосы создают более высокий напор при меньшей подаче по сравнению с центробежными насосами аналогичного размера.
- Самовсасывание. Вихревые насосы обладают хорошей способностью к самовсасыванию. Центробежные насосы обычно требуют заполнения жидкостью перед пуском.
- Работа с газожидкостными смесями. Вихревые насосы лучше справляются с перекачкой жидкостей, содержащих газ или пар. Центробежные насосы могут терять эффективность при наличии газа в жидкости.
- КПД. Вихревые насосы обычно имеют более низкий КПД по сравнению с центробежными.
- Применение. Вихревые насосы часто используются для перекачки небольших объемов жидкости с высоким напором, например, в системах повышения давления, подачи топлива. Центробежные насосы применяются в более широком диапазоне задач.
- Чувствительность к загрязнениям. Вихревые насосы более чувствительны к наличию твердых частиц в жидкости. Центробежные насосы обычно более устойчивы к загрязнениям.
- Регулирование. Регулирование подачи вихревых насосов обычно осуществляется изменением частоты вращения. Центробежные насосы допускают регулирование как частотой вращения, так и дросселированием.
- Габариты. При одинаковых характеристиках вихревые насосы обычно имеют меньшие габариты по сравнению с центробежными.
Выбор между вихревым и центробежным насосом зависит от конкретных требований системы, включая необходимую подачу, напор, свойства перекачиваемой жидкости и условия эксплуатации.
Преимущества центробежных насосов
- Высокая производительность. Центробежные насосы способны перекачивать большие объемы жидкости в единицу времени.
- Непрерывный поток. Обеспечивают стабильный и равномерный поток жидкости без пульсаций.
- Простота конструкции, что облегчает их производство и обслуживание.
- Компактность. При высокой производительности занимают сравнительно небольшое пространство.
- Надежность. Благодаря отсутствию клапанов и других сложных механизмов, обладают высокой надежностью.
- Универсальность. Могут использоваться для перекачки различных типов жидкостей, включая вязкие и содержащие твердые частицы.
- Эффективность. При правильном подборе и эксплуатации демонстрируют высокий КПД.
- Возможность регулировки. Производительность легко регулируется изменением скорости вращения рабочего колеса.
- Самовсасывающая способность. Некоторые модели способны самостоятельно заполняться жидкостью.
- Экономичность. При длительной эксплуатации обеспечивают низкие эксплуатационные расходы.
Эти характеристики делают центробежные насосы оптимальным выбором для многих промышленных и бытовых применений.
Недостатки
Основными недостатками центробежных насосов являются:
- Ограниченная высота всасывания, обычно не превышающая 6-7 метров. Это связано с возможностью возникновения кавитации при низком давлении на входе.
- Снижение КПД при перекачивании вязких жидкостей. Эффективность насоса падает с увеличением вязкости перекачиваемой среды.
- Необходимость заполнения насоса жидкостью перед пуском. Центробежные насосы не обладают способностью самовсасывания, что может усложнить их эксплуатацию в некоторых условиях.
- Сложность регулирования подачи без потери эффективности. Дросселирование на нагнетательной линии приводит к снижению КПД насоса.
- Нестабильная работа при малых подачах. При работе на закрытую задвижку возможен перегрев жидкости в насосе.
- Чувствительность к наличию твердых частиц в перекачиваемой жидкости, что может вызвать повышенный износ рабочих органов.
- Возможность возникновения радиальных и осевых нагрузок на подшипники и уплотнения при нестабильных режимах работы.
Эти недостатки учитываются при проектировании и эксплуатации насосных систем, и для их минимизации применяются различные технические решения.
Основными параметрами центробежных насосов являются подача, напор, потребляемая мощность и КПД. Рабочие характеристики насоса зависят от конструкции рабочего колеса, частоты вращения, вязкости перекачиваемой жидкости и других факторов.
Для увеличения напора применяют многоступенчатые конструкции с последовательным соединением рабочих колес. Регулирование подачи обычно осуществляется изменением частоты вращения привода или дросселированием напорной линии.
При проектировании и эксплуатации центробежных насосов необходимо учитывать явления кавитации, гидравлического удара, вибрации. Правильный выбор типа насоса и режима его работы позволяет обеспечить высокую эффективность и надежность гидравлической системы.
